Utilisation

Utilisation de la télécommande:

télécommande

Description des touches de la télécommande:
-touche VOL+ (indication N°8): augmentation du volume principal
-touche VOL- (indication N°5): diminution du volume principal
-touche "on/off" (indication N°11): allumage et mise en veille le DAC, les circuits audio restent tout de même en chauffe
-touche "mute" (indication N°9): coupure des sorties analogiques
-clavier numérique, choix parmi 4 entrées:
--chiffre "1": sélection source1 coaxiale
--chiffre "2": sélection source2 XLR
--chiffre "3": sélection source3 fibre optique
--chiffre "4": sélection source4 USB
-touches "0" et "-/--": avance ou recul dans le menu déroulant pour régler la phase, la mise à la terre, l'écran de veille automatique et pour les filtres actifs les fréquences de coupure, les délais, les niveaux relatifs entre les voies etc...
-touche PROG+ (indication N°4): incrémentation du paramètre du menu en cours
-touche PROG- (indication N°6): décrémentation du paramètre du menu en cours
-touche "teletexte" (indication N°2): mémorisation permanente de tous les réglages en cours, volume, source et tous les autres paramètres

Nouvelles touches à partir du logiciel V3.5, pour sélectionner un seul appareil Totaldac parmi 2 ou 3 à partir d'une seule télécommande:
--chiffre "7": active le récepteur de télécommande du serveur seulement
--chiffre "8": active le récepteur de télécommande du reclocker seulement
--chiffre "9": active le récepteur de télécommande du DAC seulement
--chiffre "6": active le récepteur de télécommande de tous les produits Totaldac

Les menus possibles sont les suivants:
PHASE: permet d'inverser la phase absolue, par défaut laisser sur "NORMAL".
EARTH: la position "CONNECTED" relie la masse du signal à la terre. La position "UNCONNECTED" laisse la masse du signal indépendante de la terre. Vous pouvez utiliser la position la plus silencieuse avec votre ampli ou sélectionner à l'écoute sur de la musique.
DISPLAY: la position "ON" laisse l'afficheur toujours allumé, la position "OFF" éteint l'afficheur 10 secondes après le dernier appui sur une touche de la télécommande.
TREBLE FIR: la position "ON" active le filtre FIR pour compenser la perte d'aigu due à l'absence de filtre de sur-échantillonnage. La position "OFF" rend le DAC 100% NOS donc avec une légère atténuation de l'extrême aigu.
DSD --> PCM: pour les reclockers et d1-server, active ou désactive la conversion DSD (DoP) vers PCM 176KHz/24.
Mettre sur ON si le DAC qui suit le reclocker ou d1-server n'est pas compatible DSD.
Mettre sur OFF si le DAC qui suit le reclocker/server est compatible DSD. Le volume du reclocker/server doit alors être à 0dB pour laisser passer le DoP
BASS BW: c'est le réglage de la fréquence de coupure de l'option filtre passe haut pour d1.

Pour les filtres actifs les menus supplémentaires sont les suivants:
DELAY CH1: le délai appliqué au canal grave, l'unité est le centimètre. Délai max de 3.4m jusqu'à 96KHz et max 1.7m à 192KHz.
DELAY CH2: le délai appliqué au canal médium, l'unité est le centimètre. Délai max de 3.4m jusqu'à 96KHz et max 1.7m à 192KHz.
DELAY CH3: le délai appliqué au canal aigu, l'unité est le centimètre. Délai max de 3.4m jusqu'à 96KHz et max 1.7m à 192KHz.
ATTEN CH1: l'atténuation du canal grave, l'unité est le dB, le pas est de 0.2dB.
ATTEN CH2: l'atténuation du canal médium, l'unité est le dB, le pas est de 0.2dB.
ATTEN CH3: l'atténuation du canal aigu, l'unité est le dB, le pas est de 0.2dB.
LPF CH1: low pass filter CH1, la fréquence du filtre passe bas de la voie grave.
LPF CH1 slope: pente du filtre passe bas de la voie grave, réglable à 6dB/oct, 12dB/oct ou 18dB/oct.
HPF CH2: high pass filter CH2, la fréquence du filtre passe haut de la voie médium.
HPF CH2 slope: pente du filtre passe haut de la voie médium, réglable à 6dB/oct, 12dB/oct ou 18dB/oct.
LPF CH2: low pass filter CH2, la fréquence du filtre passe bas de la voie médium.
LPF CH2 slope: pente du filtre passe bas de la voie médium, réglable à 6dB/oct, 12dB/oct ou 18dB/oct.
HPF CH3: high pass filter CH3, la fréquence du filtre passe haut de la voie aigu.
HPF CH3 slope: pente du filtre passe haut de la voie aigu, réglable à 6dB/oct, 12dB/oct ou 18dB/oct.
CH3 FILTER: permet d'activer ou de désactiver le filtre passe haut de la voix d'aigu, pour rapidement passer du mode filtre actif au mode simple DAC (et ampli casque).


Utilisation de l'option bass boost:

L'option bass boost permet de sommer un canal de grave au canal principal. Le canal de grave, appelé CH1, est la sortie d'un filtre passe bas.
Ce canal de grave est sommé au canal principal appelé CH3. Avant de faire cette sommation une atténuation est appliquée au canaux CH1 et CH3.

Le tableau suivant montre les recommandations d'atténuation à régler (à la télécommande) pour CH1 et CH3 en fonction du niveau de boost de grave recherché
et tout en évitant d'atteindre le niveau de saturation numérique:

bass boost table

La fréquence du filtre est réglable à 1Hz près.
Si par exemple la fréquence est réglée sur 100Hz alors cela veut dire que le boost a son effet principal de 0Hz à 100Hz puis son effet se réduit progressivement.
Lorsque vous n'utilisez plus le bass boost il est préférable d'ajuster "atten CH3" à -1.6dB pour éviter automatiquement toute saturation.

Utilisation de l'entrée USB:

L'entrée USB fonctionne sous MAC et Linux sans avoir besoin d'installer de driver.
Sous Windows un logiciel à installer vous sera fourni. Il faudra attendre d'avoir reçu le DAC pour commencer à l'installer. Au milieu de l'installation le logiciel vous demandera de brancher un cordon USB entre le DAC et l'ordinateur. Il faudra alors allumer le DAC, appuyer sur le bouton "4" de la télécommande pour sélectionner l'entrée USB puis brancher le cordon USB. Ensuite suivre les instructions du logiciel.


Mode d'emploi pour le server Totaldac:
Les serveurs de musique d1-server, d1-integral-headphone et DACs avec option server ont un mode d'emploi spécifique téléchargeable ici:

Et voici l'annexe uniquement pour les utilisateurs de Logitech Media Server:

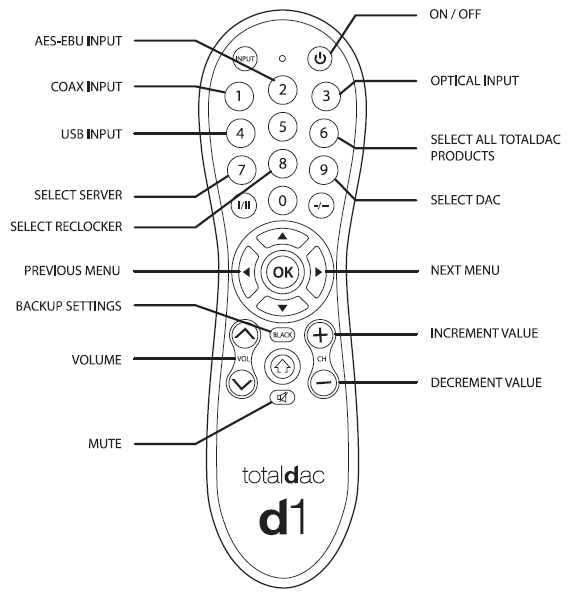

Nouvelle télécommande du DAC d1-seven
Une nouvelle télécommande sera disponible à partir de fin 2017 avec les touches suivantes:

remote
