Reclocker d1-digital

Le d1-digital est un nouveau concept de reclocker dont le but essentiel est l'amélioration réelle de la qualité sonore de tout drive, et en même temps la transformation de tout DAC 176KHz/24 en DAC compatible DSD.

"Avec le reclocker le son est plus raffiné, plus nuancé et simplement plus naturel.
J'ai aussi remarqué que les instruments ont une bien plus grande richesse harmonique et plus de densité. Les différences sont réelles et facile à entendre."
Michael Lavorgna, AUDIOSTREAM (Stereophile)
"Le d1-server et son reclocker, sont absolument déterminants pour atteindre quelque chose d'assez magique in fine." Thierry Nkaoua, Audiophile-Magazine
"Je dois dire que c'est formidable! C'est plus détaillé et naturel.
On ressent davantage l'accoustique de la salle, on a l'impression d'être assis au concert.. C'est un succès!"
Jürgen Saile, HIFIstatement

Il se branche en sortie du drive (Chromecast Audio, sonos, lecteur CD, ordinateur en USB ou serveur de musique).
Le d1-digital utilise les mêmes technologies que le DAC d1-dual, la même mémoire tampon asynchrone en particulier mais les sorties analogiques sont remplacées par des sorties numériques.
Il joue ainsi le rôle de resynchronisation par horloge intégrée. Il a de multiples entrées dont l'USB et un contrôle du volume 69 bits qu'on peut utiliser ou non.
Le d1-digital est ainsi compatible avec tous les drives du commerce.
Il peut aussi être utilisé comme convertisseur USB vers AES-EBU de très haute performance sonore.
Les fichiers DSD (format standard DoP) sont acceptés sur les entrées USB, spdif et AES-EBU puis retranscrits intacts ou transformés en pcm 176.4KHz 24bits sur les sorties spdif et AES-EBU.

Totaldac d1-digital front

Il effectue un de-jitter efficace de toute source numérique et améliore de manière conséquente le son du drive, que ce soit un ordinateur en USB, un serveur de musique haut de gamme ou un transport CD.
La longueur d'un cable USB étant limitée par la norme USB, un reclocker d1-digital entre un ordinateur et un DAC permet aussi d'avoir une grande distance entre ceux-ci, un cable AES-EBU ayant peu de limite de longueur.

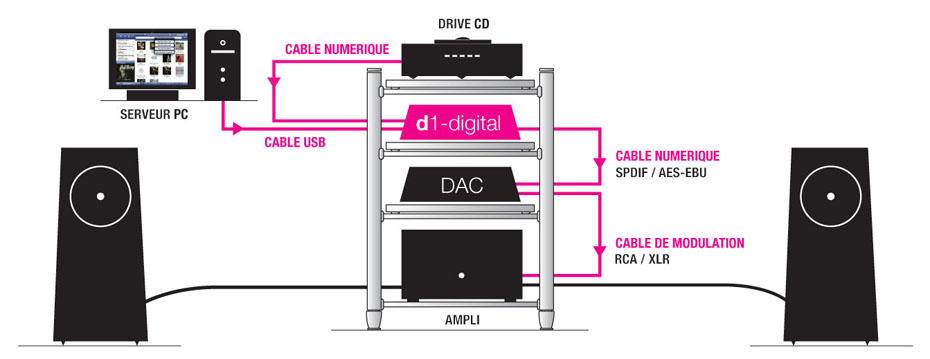

Totaldac d1-digital schema

-entrées numériques USB 192KHz asynchrone Xmos, optique, RCA et AES-EBU sélectionnées par télécommande.
-support des formats 44.1KHz, 48KHz, 88.2KHz, 96KHz, 176.4KHz et 192KHz de 16 à 24 bits pour toutes les entrées sauf 96KHz max pour l'entrée optique.
-support du DSD (format standard DoP) sur les entrées USB, AES-EBU et spdif.
-la conversion propriétaire du DSD en pcm 176.4KHz/24 peut être activée ou désactivée à la télécommande.
-entrée USB compatible avec Jplay en mode 24 bits "extreme hibernate".
-horloge propriétaire intégrée, avec mémoire tampon anti-jitter.
-sorties numériques spdif RCA (BNC à la demande) et AES-EBU XLR. Une seule de ces sorties doit être utilisée à la fois.
-contrôle de volume 69 bits intégré réglé par télécommande et écran OLED. Le récepteur de télécommande peut-être désactivé par interrupteur.
-traitement bit perfect lorsque le volume est positionné au maximum (0dB).
-inversion de phase en numérique contrôlée par la télécommande.
-extinction de l'écran possible par télécommande ou en mode automatique.
pour garder les mêmes performances même quand plusieurs sources sont branchées.
-mode veille avec maintien en température des composants audio.
-alimentation externe pour un très faible bruit.
-boitier en aluminium et PMMA.
-consommation électrique 12W.
-dimensions: hauteur 110mm, largeur 360mm, profondeur 290mm.
-dimensions alimentation: hauteur 65mm, largeur 122mm, profondeur 180mm.
-poids: 4kg.

Options disponibles:
-silver, façade alu massive en aluminium.
-alimentation 115V.
-entrée et sortie coaxiale sur connecteur BNC à la place du connecteur RCA.
-câble USB avec filtre haute performance pour une nette amélioration sonore, longueur sur demande, 1m par défaut.
La liste des options est inscrite à l'arrière de chaque DAC avec le numéro de série.

tarifs

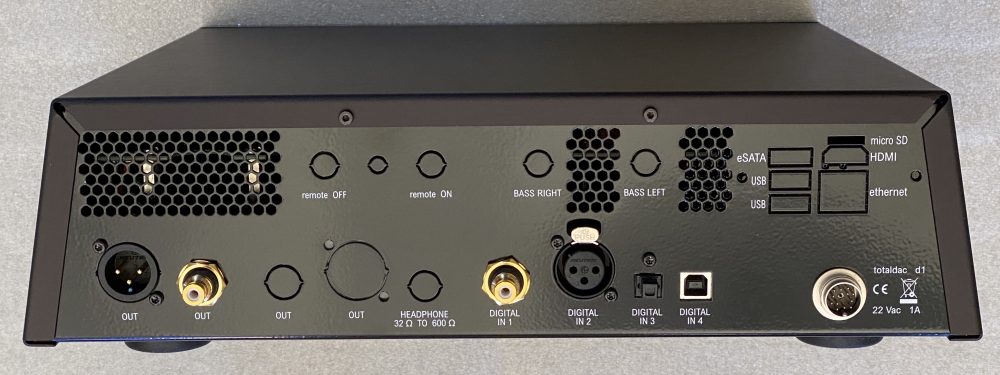

Totaldac d1-digital rear

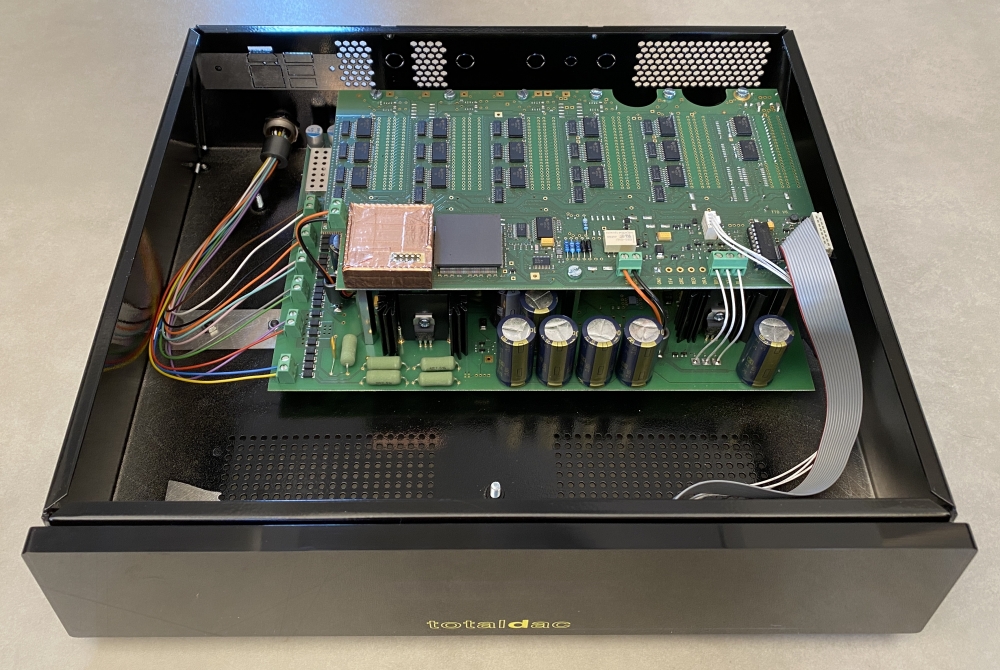

Intérieur du boitier d1-digital:

inside

Option boitier silver:

Totaldac d1-digital silver

Mesures:

Voici une mesure qui montre à quel point le d1-digital atténue le jitter.
Un générateur spdif avec fort jitter a été fabriqué, le jitter a pour origine une pollution secteur volontaire, donc à 50Hz, 100Hz et autres harmoniques.
Ce signal SPDIF à fort jitter est envoyé vers la carte d'évaluation du DAC AD1955.
Ce DAC a été choisi pour servir de référence parcequ'il n'inclut pas lui-même de FIFO anti-jitter.
Ensuite la sortie de ce DAC est envoyée vers un oscilloscope ou l'analyseur audio Totaldac.

Signal 10KHz avec fort jitter, sans utilisation du reclocker d1-digital:

Sinusoïde 10KHz avec fort jitter jitter, sans utilisation du reclocker d1-digital

On y voit facilement le jitter, le trait de la courbe est très épais à droite de l'image.

Signal 10KHz avec fort jitter, avec utilisation du reclocker d1-digital:

Sinusoïde 10KHz avec fort jitter jitter, avec utilisation du reclocker d1-digital

Avec le d1-digital on ne voit plus le fort jitter à l'oscilloscope mais il est difficile de dire quelle est l'atténuation du jitter.
Utilisons donc l'analyseur audio Totaldac pour voir le spectre du signal audio.

Plancher de bruit du DAC AD1955:

Plancher de bruit du DAC AD1955

Le plancher de bruit de la carte d'évaluation AD1955 n'est pas très propre, c'est du à l'AD1955 et à l'alimentation basique utilisée pour alimenter la carte d'évaluation.
Gardons en mémoire ce plancher de bruit limité pour la suite.

Spectre du signal à 10KHz sans le reclocker d1-digital:

10KHz sinewave spectrum without d1-digital reclocker

Le fort jitter est maintenant visible, ce sont les fortes raies juste autour du signal fondamental.

Spectre du signal à 10KHz avec le reclocker d1-digital:

Spectre du signal à 10KHz avec le reclocker d1-digital

Un reclocker d1-digital est maintenant branché entre le drive et le DAC AD1955.
Le signal à 10KHz devient maintenant propre, il n'y a plus toutes les fortes raies de jitter autour du signal fondamental. (il faut ignorer le bruit de fond intrinsèque de la carte d'évaluation AD1955 et de son alimentation). Le jitter est extrêmement réduit, graphiquement réduit d'au moins 70dB.
Tout ceci montre à quel point le d1-digital peut atténuer le jitter et cela s'entend clairement quel que soit le drive haut de gamme utilisé, avec ou sans oscillateur ocxo.
Ceci n'est pas une mesure du jitter intrinsèque du reclocker, c'est simplement une illustration qui montre la capacité du reclocker à atténuer le jitter.
