Enceintes Totaldac

Totaldac conçoit et fabrique des enceintes, toutes partageant la même idée originale. Elles sont fabriquées comme référence Totaldac et peuvent également être vendues aux clients.

La forme de la caisse, les matériaux et la qualité des composants différencient les trois modèles, mais les haut-parleurs et le schéma de filtrage sont identiques, les spécifications sont donc communes aux trois modèles.

Trois modèles sont disponibles : d102, d112 et d122. Ce sont des enceintes 2 voies pour une cohérence et une réponse impulsionnelle maximales.

Le haut-parleur supérieur utilise un cône en papier très léger pour un son ultra-rapide. Il est fabriqué en collaboration avec le célèbre fabricant français de haut-parleurs large bande EMSspeaker.
Le chassis du haut-parleur est fabriqué sur mesure en bois pour les enceintes d112 et d122.

Le haut-parleur inférieur utilise un cône plus lourd équipé d'un aimant néodyme très puissant pour des basses puissantes, du corps et une scène sonore large.
Le haut-parleur inférieur est plus proche du sol pour annuler la réflexion et obtenir une réponse en fréquence finale très plate à la position d'écoute.

Les deux haut-parleurs de 12 pouces fonctionnent de manière complémentaire pour créer un haut-parleur médium/grave parfait: rapide, profond, avec une réponse très uniforme et un rendement très élevé.

Le pavillon d'aigus est très court et le dôme du haut-parleur de compression est relativement petit, ce qui permet une réponse dans les aigus très étendue, chose rare dans les haut-parleurs à pavillon.

Les bobines des deux haut-parleurs de 12 pouces et du haut-parleur de compression sont alignées avec précision pour une réponse impulsionnelle et une cohérence parfaites, impossibles avec des pavillons plus profonds, ni même avec la plupart des tweeters conventionnels.
Ces enceintes 2 voies, parfaitement alignées, offrent une cohérence et un impact sonores optimaux, immédiatement perceptibles.
L'extension des graves et des aigus, le rendement élevé et la réponse très uniforme renforcent encore le réalisme.

L'interface au sol est composée de 3 pieds en acier inoxydable pour une meilleure stabilité aux vibrations, ainsi que de 2 pieds de sécurité supplémentaires pour une stabilité optimale en cas de choc accidentel.
Ces pieds de sécurité ne touchent pas le sol tant que L'enceinte n'est pas poussée.

Spécifications communes aux 3 modèles :

- 100 dB à 1 m à 2,83 V, même dans les graves, grâce à la combinaison de deux haut-parleurs de 12 pouces à haut rendement.
- Puissance admissible : 100 W, mais l'amplificateur peut être classifié aussi bien en dessous qu'au-dessus de 100 W.
- 2 voies uniquement pour une cohérence maximale.
- Extension des aigus : 25 kHz à -6 dB.
- Réponse dans les graves : 25 Hz à -6 dB dans le meilleur des cas en position près d'un angle dans certaines pièces, 35 Hz à -6 dB en position centrale dans la plupart des pièces.
- Impédance moyenne : 6 ohms, impédance minimale : 4 ohms.
- Pavillon à directivité constante utilisé au-dessus de 2.5 kHz.
- Haut-parleur inférieur 12 pouces en néodyme à très forte motorisation.
- Haut-parleur supérieur 12 pouces ultra-rapide et fabriqué sur mesure en collaboration avec EMSspeakers
- Haut-parleur de compression 1 pouce pour les aigus très étendus avec dôme organique relativement petit
- Filtre à câblage point à point, aucune piste de circuit imprimé n'est utilisée, seules les pattes des composants sont utilisées
- Bobines Mundorf exclusivement, toutes à air sauf une bobine Feron
- Bornes Mundorf pour tous types de câbles bananes et fourches
- Condensateurs Claritycap (gamme PUR pour les enceintes d112 et d122)
- Filtre isolé dans son propre boîtier en bois
- Fabriqué en France

Différences entre les 3 modèles :

	d102	d112	d122
Caisse	Forme rectangulaire de 22 mm contreplaqué de bouleau peint ou bois massif huilé	Forme rectangulaire de 22 mm contreplaqué de bouleau peint ou bois massif huilé	Usinage 3D complet bois massif huilé de 30 mm
Borne de raccordement	2 bornes	2 borniers	4 borniers Prêt pour le bi-câblage ou la bi-amplification
Haut-parleur supérieur de 12 pouces	Chassis métal	Chassis bois	Chassis bois
Capot arrière de la chambre à compression	Aluminium	Bois massif	Bois massif
Pavillon d'aigus	Polycarbonate	Bois massif	Bois massif
Filtre de qualité	Haute qualité	Ultra haute qualité	Ultra haute qualité
Option pour le haut-parleur du haut	Non	Moteur à excitation en option	Moteur à excitation en option

Enceintes d122

La d122 est l'enceinte très haut de gamme de Totaldac, conçue pour développer l'électronique et tester un système complet.

Ces enceintes sont fabriquées en pur bois massif (origine française) avec une finition huilée. Le pavillon et la chambre arrière du haut-parleur de compression sont également en bois massif. Plus exceptionnel encore, le chassis du haut-parleur est également en bois massif pour un son encore meilleur.

Elle utilise les mêmes haut-parleurs et le même filtre que la d112, mais son coffret est beaucoup plus complexe, tant à l'intérieur qu'à l'extérieur.
Le design est incurvé en 3D pour une meilleure réponse aux ondes acoustiques. L'intérieur est entièrement recouvert de diffuseurs en bois. Le coffret est plus épais, sans parois parallèles, plus renforcé et offre un rendu visuel plus attrayant.
Le son est ultra-réaliste, vous permettant d'apprécier votre musique sans vous soucier du système.

enceinte d122 d122 speaker

Le chassis du haut-parleur est également en bois :

Spécifications des d122 :

- 100 dB à 1 m à 2,83 V, même dans les graves, grâce à la combinaison de deux haut-parleurs haute efficacité de 12 pouces.
- Puissance admissible : 100 W, mais l'amplificateur peut être classifié aussi bien en puissance inférieure qu'en puissance supérieure.
- 2 voies uniquement pour une cohérence maximale.
- Extension des aigus : 25 kHz à -6 dB
- Capot arrière du haut-parleur de compression en bois massif
- Résolution uniforme du grave à l'aigu
- Réponse dans les graves : 25 Hz à -6 dB dans le meilleur des cas placé près d'un angle de certaines pièces, 35 Hz à -6 dB dans la plupart des cas, placé au milieu de la pièce
- Impédance moyenne de 6 ohms, impédance minimale de 4 ohms
- Pavillon à directivité constante utilisé au-dessus de 2,5 kHz
- Haut-parleur inférieur de 12 pouces en néodyme à très forte motorisation
- Haut-parleur supérieur de 12 pouces ultra-rapide, fabriqué sur mesure, basé sur un cadre en bois, fabriqué en collaboration avec EMSspeakers
- Haut-parleur de compression d'aigue 1 pouce très étendu avec un dôme organique relativement petit
- Câblage point à point, aucune piste de circuit imprimé n'est utilisée, seules les pattes des composants sont utilisées
- Bobines Mundorf exclusivement, toutes à air sauf une bobine Feron
- Condensateurs Claritycap, exclusivement de la gamme PUR
- Résistances Powertron Vishay Foil exclusivement
- Bornes Mundorf pour tous types de câbles bananes et fourches
- Prêt pour le bi-câblage ou la bi-amplification
- Filtre isolé dans son propre boîtier en bois
- Caisse et diffuseurs internes en bois massif
- Fabriqué en France
- Largeur : 374 mm, socle compris
- Profondeur : 605 mm, socle compris
- Hauteur : 1265 mm, pieds compris
- Poids : 64 kg

Option haut-parleur à excitation:

Il est possible de monter une version du haut-parleur du haut pour un modèle de haut-parleur à excitation (chassis métal). Ces haut-parleurs sont livrés avec une paire d'alimentations live-power.

Vue arrière du d122 :

Les enceintes d122 dans la salle de démonstration Totaldac :

Enceintes d112

La d112 est une enceinte haut de gamme de Totaldac. La principale différence par rapport à la d122 réside dans sa caisse simplifié.

La caise est en bois massif (origine française), avec finition huilée, ou en contreplaqué de bouleau peint. Le client choisit la version du coffret à la commande.

Le pavillon est en bois massif, la chambre arrière du haut-parleur de compression est également en bois massif et, plus exceptionnel encore, le chassis du haut-parleur est également en bois pour une qualité sonore optimale.
Les enceintes d112 ont également été testées avec succès dans des petites salles.

d112 speaker

Spécifications de la d112 :

- Caisse en bois massif ou en contreplaqué de bouleau peint. Le client choisit la version avec coffret à la commande.
- 100 dB à 1 m à 2.83 V, même dans les graves, grâce à la combinaison de deux haut-parleurs de 12 pouces à haut rendement.
- Puissance admissible de 100 W, mais l'amplificateur peut être classifié aussi bien en dessous qu'au-dessus de 100 W.
- 2 voies uniquement pour une cohérence maximale.
- Extension des aigus de 25 kHz à -6 dB.
- Capot arrière du haut-parleur de compression en bois massif.
- Résolution uniforme du grave à l'aigu.
- Réponse dans les graves : 25 Hz à -6 dB dans le meilleur des cas, placé près d'un angle dans certaines pièces, 35 Hz à -6 dB dans la plupart des cas, placé au centre.
- Impédance moyenne de 6 ohms, impédance minimale de 4 ohms.
- Pavillon à directivité constante utilisé au-dessus de 2,5 kHz.
- Haut-parleur de 12 pouces en néodyme à très haute fréquence. Force
- Haut-parleur de 12 pouces ultra-rapide, fabriqué sur mesure sur un chassis en bois, en collaboration avec EMSspeakers
- Haut-parleur de compression d'aigus 1 pouce très étendu, avec dôme organique relativement petit
- Câblage point à point : aucune piste de circuit imprimé n'est utilisée, seules les pattes des composants sont utilisées
- Bobines Mundorf exclusivement, toutes à air sauf une bobine Feron
- Condensateurs Claritycap, exclusivement de la gamme PUR
- Résistances Powertron Vishay Foil exclusivement
- Bornes Mundorf pour tous types de câbles bananes et fourches
- Filtre isolé dans son boîtier en bois
- Emballage professionnel en flight-case
- Fabriqué en France
- Largeur : 320 mm
- Profondeur : 470 mm
- Hauteur : 1190 mm
- Poids : 43.5 kg

Option haut-parleur à excitation:

Il est possible de monter une version du haut-parleur du haut pour un modèle de haut-parleur à excitation (chassis métal). Ces haut-parleurs sont livrés avec une paire d'alimentations live-power.

Totaldac field coil driver

Totaldac field coil connector

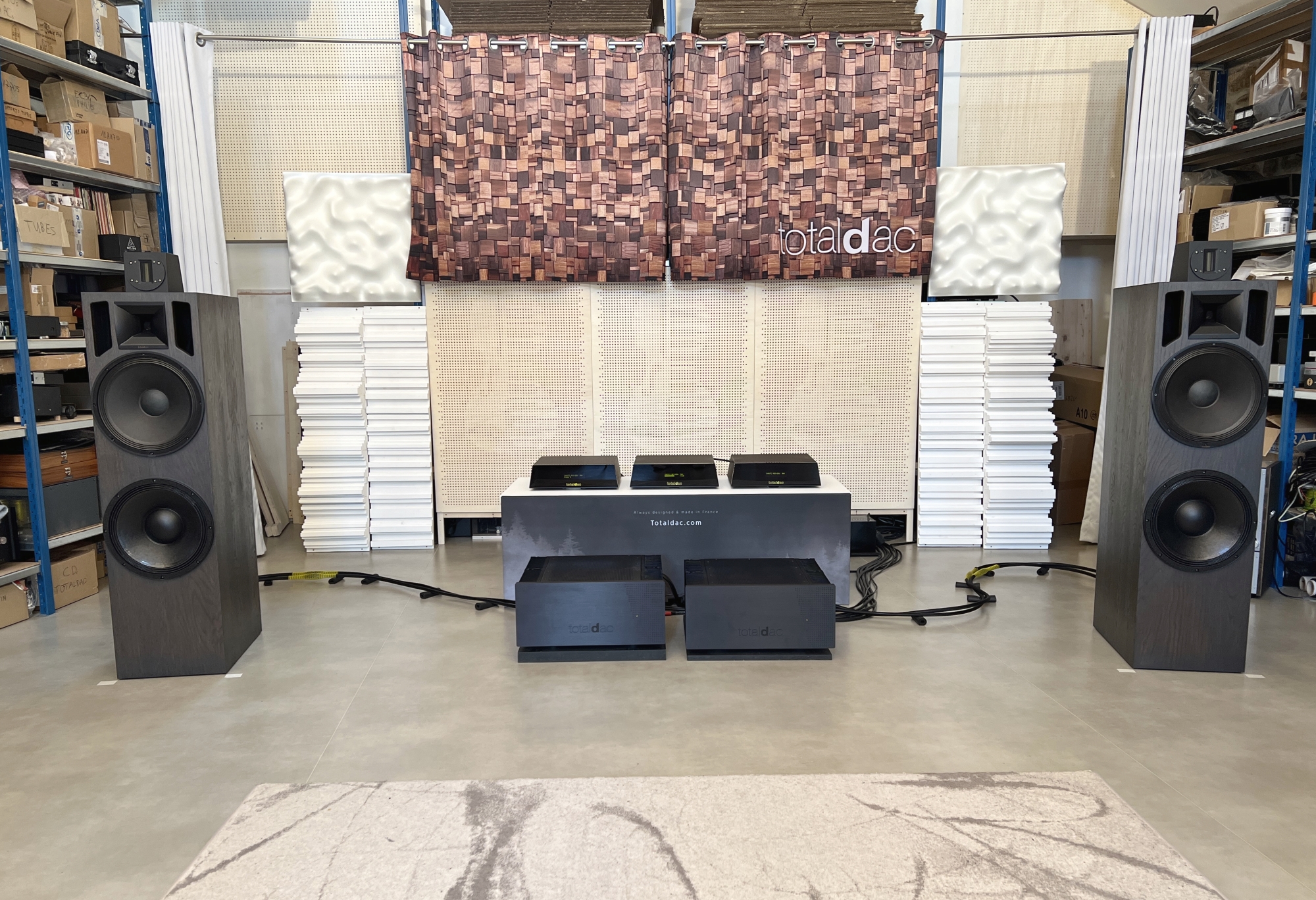

Les enceintes d112 dans la salle de démonstration Totaldac :

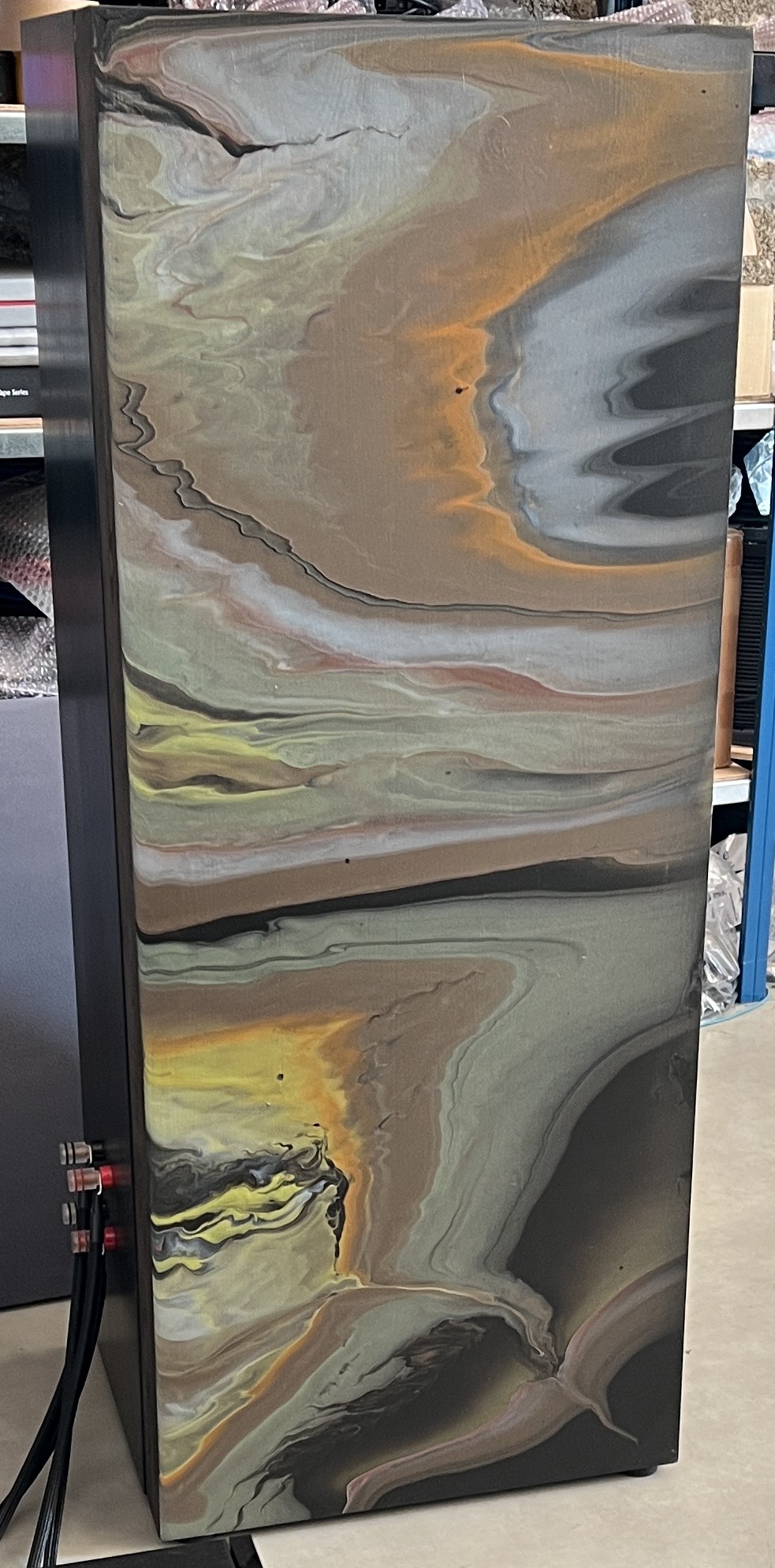

Option peinture artistique pour les flancs de l'enceinte d110

Enceinte Totaldac d102

Les enceintes Totaldac d102 sont issuées des enceintes d112, et plusieurs composants coûteux ont été remplacés afin de réduire les coûts de fabrication.
Elles conservent néanmoins la plupart de leurs qualités. Leur haute sensibilité leur permet de produire un son très contrôlé à toutes les fréquences, avec des basses riches et réalistes, ce qui les rend adaptées à tous les genres musicaux, du classique à l'électro.

Le coffret de l'enceinte est en bois massif (origine française), avec finition huilée, ou en contreplaqué de bouleau peint. Le client choisit la version du coffret lors de la commande.

Enceintes Totaldac d102

Caractéristiques de l'enceinte d102 :

- Caisse en bois massif ou en contreplaqué de bouleau peint. Le client choisit la version avec coffret à la commande.
- 100 dB à 1 m à 2.83 V, même dans les graves, grâce à la combinaison de deux haut-parleurs de 12 pouces à haut rendement.
- Puissance admissible de 100 W, mais l'amplificateur peut être classifié aussi bien en dessous qu'au-dessus de 100 W.
- 2 voies uniquement pour une cohérence maximale.
- Extension des aigus de 25 kHz à -6 dB.
- Résolution uniforme du grave à l'aigu.
- Réponse dans les graves : 25 Hz à -6 dB dans le meilleur des cas, pour un placement près d'un angle dans certaines pièces, 35 Hz à -6 dB pour un placement au centre de la plupart des pièces.
- Impédance moyenne de 6 ohms, impédance minimale de 4 ohms.
- Pavillon à directivité constante utilisé au-dessus de 2.5 kHz.
- Haut-parleur inférieur de 12 pouces en néodyme à très forte motorisation.
- Haut-parleur supérieur de 12 pouces ultra-rapide et fabriqué sur mesure fabriqué en collaboration avec EMSspeakers
- Haut-parleur de compression 1 pouce pour les aigus très étendus avec dôme organique relativement petit
- Câblage point à point du filtre, aucune piste de circuit imprimé n'est utilisée, seules les pattes des composants sont utilisées
- Bobines Mundorf exclusivement, toutes à air sauf une bobine Feron
- Condensateurs Claritycap, dont un de leur gamme PUR
- Borniers Mundorf pour tous types de câbles bananes et fourches
- Filtre isolé dans son boîtier en bois
- Fabriqué en France
- Largeur : 320 mm
- Profondeur : 470 mm
- Hauteur : 1190 mm
- Poids : 43.5 kg

Subwoofer Totaldac sub-d100

Le sub-d100 a été conçu pour étendre la bande passante des enceintes d100 en extrême grave, jusqu'à 18Hz, et surtout pour corriger une éventuelle pièce qui ne transmettrait pas bien l'extrême grave de l'emplacement des enceintes à la position d'écoute, en plaçant le sub dans un coin de pièce par exemple.
Il utilise le même haut-parleur que celui des enceintes d100 pour un accord sonore parfait avec la d100.
Ses dimensions sont aussi exactememt les mêmes que celles de l'enceinte d100, il s'accord donc aussi esthétiquement avec la d100.
Le filtre externe est connecté entre la sortie de l'amplificateur stéréo principal et l'entrée XLR de l'amplificateur du subwoofer.
L'amplificateur du subwoofer est vendu séparément. Totaldac recommande l'Amp-1 en version monobloc (1000W).
Cette solution permet d'obtenir un extrême grave clair et détaillé, utile pour un concert symphonique, une batterie ou de l'orgue par exemple.
Un seul subwoofer peut être suffisant pour une paire de d100.

"On listening, we were confronted with a mature, complete, organic and extremely detailed performance. It is a high-efficiency system with a sub that can range over all musical geniuses with authority and control up to live concert levels. It is noteworthy and one of the very few cases in my memory where the subwoofer improved the overall performance without giving the feeling of something added afterwards, a perception of emissive uniformity that made everything even more credible." GIONA ORLANDI, Quotidianoaudio

Totaldac sub-d100

spécifications:

-charge close
-basé sur 2 haut-parleurs néodymium 30cm de 98dB @ 1m @ 1W (nominal), le même modèle que celui des enceintes d100 pour un accord parfait
-coupure: 18Hz à -6dB (au mieux lorsque placé près d'un coin de pièce)
-impédance 8, 4 ou 2ohm
-filtre externe connecté entre la sortie de l'amplificateur stéréo principal et l'entrée XLR de l'amplificateur du subwoofer (ampli vendu séparément)
-haut-parleurs et composants du filtre issus de fabricants de l'Europe de l'Ouest
-bornier Mundorf acceptant toutes les fiches bananes et fourches
-caisse fabriquée en contre-plaqué de bouleau
-fabriqué en France
-largeur: 320mm
-profondeur: 470mm
-hauteur: 1180mm
-poids: 37kg (hors filtre externe et ampli)
